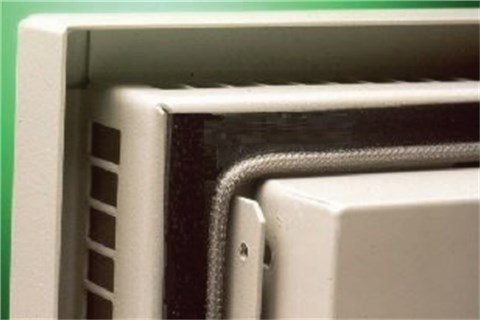

COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。种种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。

COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也很是适用于仅要求屏蔽的场合，并且弹性体上的粘合剂背衬装置时很是便当。要获得可靠的屏蔽与密封，COMBO STRIP 衬料的两个部分必须和两个配合外貌接触。

粘合剂背衬：

粘度高，适用期长的聚丙烯粘合剂作为氯丁橡胶和硅酮弹性体的选项供货。

压缩和关闭性能：

关于带实体弹性体芯的COMBO衬料通常丝网比弹性体横跨0.031in.(0.79mm),以包管丝网的合适的压缩量。一般来说，实体弹性体的关闭压力在25-100psi(0.17-0.69MPa)之间。关于中等EMI屏蔽，并且当泡沫弹性体用作有限的情况密封时，压力低到10psi(0.07MPa)就足够了。

在要求接纳泡沫弹性体的应用场合，通过在密封件中粘接垫圈状的金属压缩限位，就能够制止在螺栓孔口处的太过压缩。

关于作用力太过集中在面层衬料的应用场合，为了包管无太过压缩，可以把实体金属限位粘接在螺栓孔之间的衬料中。

图1：压缩限位

标准COMBO STRIP衬料：标准卷长25尺（7.62米）。定做的卷长需和我们的客服联系。通过表1至表3的物料编号来订货。如果所列出的部件无合适的，请详细说明所需的断面、弹性体质料和EMI丝网衬料，注意下列的尺寸规模。

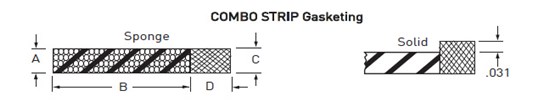

丝网尺寸：

Min.(C)=0.062in.(1.57mm)

(D)=0.125in.(3.18mm)

Max.(C)=0.375in.(9.53mm)

(D)=1.000in.(25.4mm)

弹性体尺寸：

Min.(A)=0.062in.(1.57mm)

(B)=0.125in.(3.18mm)

Max.(A)=0.375in.(9.53mm)

(B)=1.000in.(25.4mm)

关于实体弹性体，丝网质料一般比弹性体厚0.031in.（0.79mm）。

装配式的COMBO衬料：选择合适的弹性体和丝网衬料，并且确定衬料的厚度和宽度。确定需要压缩限位及其类型。准备并且提高包括技术条件、尺寸和公差的图纸给我们的客服。

需要进一步的设计协助，也请与我们的客服人员联系。

表1：压缩限位公差

表2：COMBO STRIP衬料

实体氯丁橡胶和实体硅酮也有货，请盘问。

在使用“实体”弹性体时，一般丝网要横跨0.031in.（0.79mm）。因为在相同压力下，丝网比实体弹性体要容易压缩。

表3：COMBO-2 STRIP衬料（丝网在两侧）

表4：COMBO AND COMBO-2 条断面公差

表5：装配式的COMBO衬料公差

图2:典范的装配式COMBO衬料图
